一、性能特點
本公司生產的新型實驗臺與傳統產品相比，具有如下八大特點: .
1、智能化設計
2、模塊化設計
3、高精度設計
4、人機工學設計
5、教育學設計

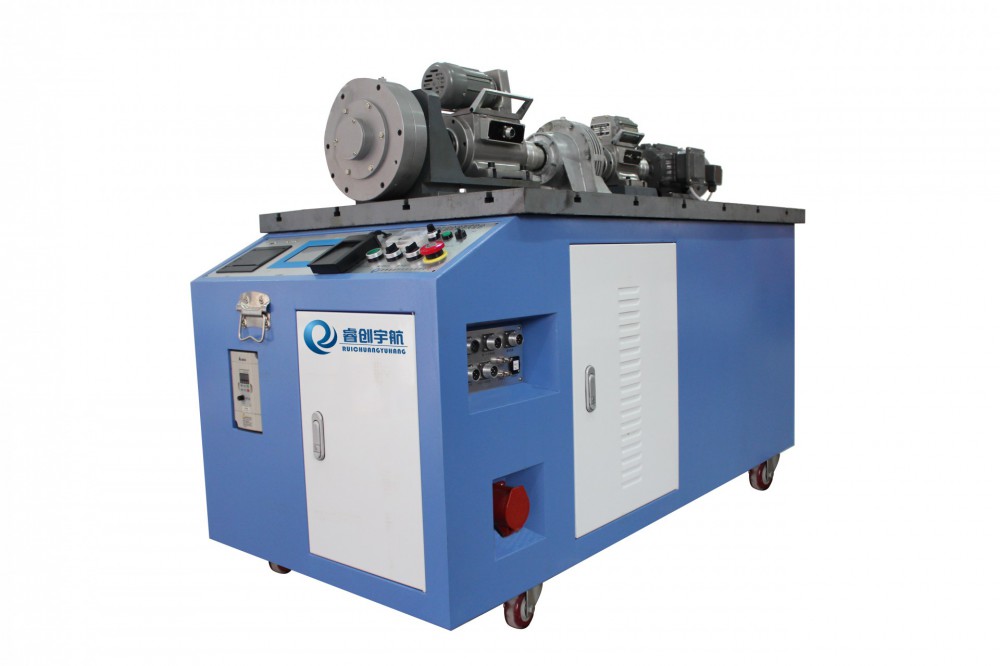

6、實驗臺采用工業用HT平臺，由變頻電機作為原動機，磁粉加載器為負載進行調控，其傳輸方式采用彈性聯軸器聯接，通過轉矩轉速傳感器、工控機、測控軟件，運用計算機的強大功能進行處理，真正做到同步采集，全程跟蹤，確保數據的正確、真實，并能適時繪制各項所需曲線，是當代機械類教學的必備實驗裝備。
7、采用變頻技術與全數字PID控制技術自動調速及對負載進行程控調節,實現恒定加載、恒轉速、恒轉矩控制，動態跟蹤轉速與轉矩的變化，確?？刂凭?.2%。
8、實驗臺采用全工業設備工藝流程制作，其操作平臺通過失效處理，經刨、銑、磨、雕、刮制作而成，其制作精美，表面變形量小，是各實驗設備拼裝、搭接的可靠工作臺。
二、技術參數
(1)動力部分:
變頻電機: ( 1臺) YVF2- -801-4
額定功率: 0.55KW
額定電壓: 380V額定電流: 1.5A
額定轉矩: 3.5N.m
變頻范圍: 5~ 100HZ
變頻器(1臺)
(2)測試部分:
ZJ型轉矩轉速傳感器: (1臺 )
額定轉矩: 10N.m, .
精度: 0.2級，
轉速范圍: 0~ 6000r/min
ZJ型轉矩轉速傳感器: (1臺 )
額定轉矩: 50N.m,
精度: 0.2級，
轉速范圍: 0~ 5000r/min
轉矩轉速測試卡: ( 2套)扭矩測試精度士0.2%FS
轉速測量精度+0.1%
(3)被測部分:
直齒圓柱齒輪減速器:減速比1: 5
齒數Z1=19 Z2=95;
擺線針輪減速器:減速比1: 9;
蝸輪減速器:減速比1: 10;蝸桿頭數Z1=1;
中心距a=50mm;
同步帶傳動:帶輪齒數Z1=18 Z2=25;
節距LP=9.525;
L型同步帶3x 16x 80
(4)CZ50磁粉制動器: ( 1臺)
額定轉矩: 50N.m
(5)測控升級(無需電腦測試)
1) ARM內核主頻72MHz
2) 內存1M,閃存128M
3) 5寸/7寸真彩液晶屏，分辨率: 800x 480
4) USB通訊接口2個，U盤即插即用
5) 嵌入式打印機1臺
6) 刷卡登錄管理系統1套
7) 10M/100M以太網絡接口，可以組成設備局域網絡，實現上位機統-控制
8) 10路16位AD輸入通道，2路12位DA輸出通道
9) 2路編碼器專用輸入接口10 ) 16路I/DO輸入輸出接口
(6)主要搭接件中心高及軸徑尺寸
變頻電機中心高: 80mm軸徑 中19
ZJ10型智能轉矩轉速傳感器中心高: 60mm
軸徑中12
FCZ50法蘭式磁粉制動器:軸徑φ 25
ZJ50型智能轉矩轉速傳感器中心高:85mm
軸徑中26
WPA- 50(10:1)蝸輪蝸桿減速器:輸入軸中心高: 50軸徑 φ 12
輸出軸中心高: 100
軸徑φ17
ZDY- 80圓柱齒輪減速器中心高: 100mm 主動軸φ 28被動軸φ 32中間支架中心高: 120mm
軸徑φ24
(7)外形尺寸: 1460 x 660 x 1000mm
三、實驗項目
1、齒輪傳動測試
2、齒輪-鏈傳動測試
3、鏈-齒輪傳動測試
4、齒輪-皮帶傳動測試
5、鏈-帶傳動測試
6、鏈傳動測試
7、蝸輪蝸桿傳動測試等六十余種組合形式。
